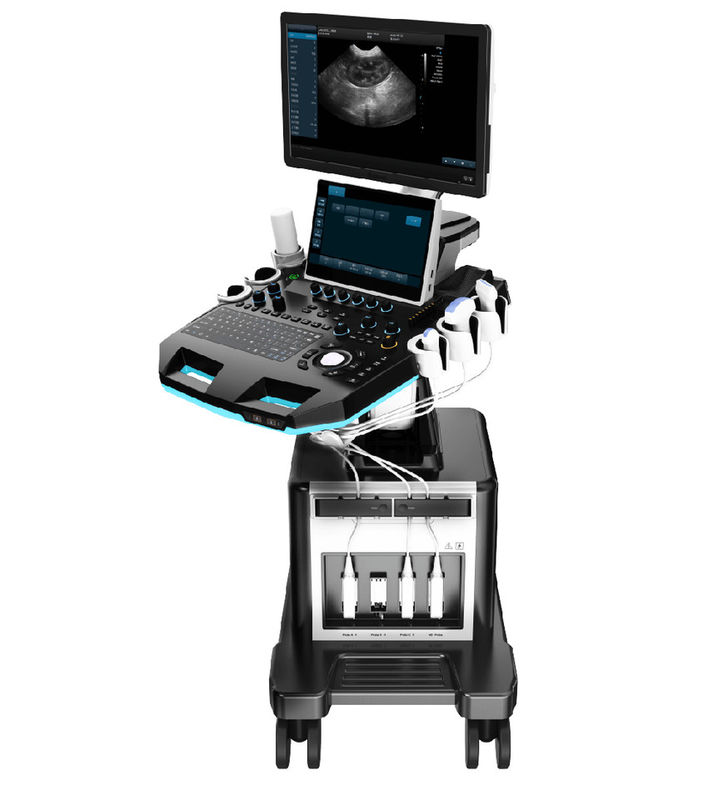

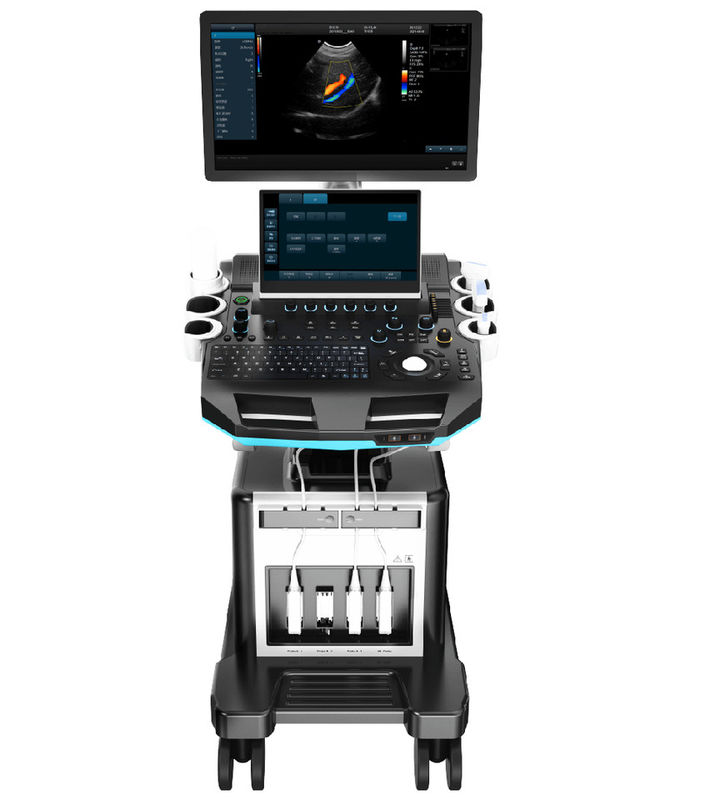

Macchina veterinaria portatile di ultrasuono di Manica ergonomico della console 64 per gli animali

2. Applicazioni e rapporto

2,1 per soddisfare le esigenze di diagnosi e dell'esame delle istituzioni dell'ospedale e di ricerca scientifica dell'animale domestico nell'apparato digerente, nel sistema riproduttivo, nel sistema urinario, nell'esame fisico, ecc.

3. Specifiche principali

3.1. Elaboratore centrale ultrasonico di Digital di doppler pieno di colore

5. Specificazione di sistema

5,1 monitor: Monitor LCD medico di risoluzione alta a 21,5 pollici, angolo regolabile

Touch screen a 13,3 pollici, multi-tocco di sostegno

modo di rappresentazione 5.3.2D

1)Digital piena Beamformers

2)Focalizzazione dinamica piena di Digital, apertura variabile digitale e cambiamento dinamico della traccia, pezzo A/D≥15

3)Ricezione del modo: trasmettendo e ricevendo canale ≥1024, elaborazione parallela del multi-segnale

4)Densità delle linee: ≥512, visibile e regolabile

5)Nell'ambito del modo di B, livello del fuoco number≥10, posizione del fuoco continuamente regolabile

6)TGC: segmento 8 regolabile

7)Guadagno: B/M/D esclusivamente regolabile, ≥100dB

gamma 8)★Dynamic: ≥180dB

profondità d'esplorazione 9)★Max: ≥360mm

10)Scala dei grigi: 0-67, visibile e regolabile

11)Potenza del suono: 1%-100%

12)Deviazione indipendente bidimensionale della sonda di matrice lineare

13)ZoomPIP (1,5/2,0/2,5/3,0/3,5/4,0/4,5/5,0/10 volte)

5.4. Modo di rappresentazione di doppler di colore

1)Rappresentazione: compreso velocità, la varianza di velocità, l'energia, l'esposizione di energia di direzione, ecc

2)Modo di esposizione: B/C, B/C/M, B/POWER, B/C/PW

3)Linea livello di density≥3

4)Tecnologia nascondentesi di colore: senza di nuovo alla B il modo può nascondere il modo di C, soltanto esposizione del righello della velocità di colore

5)Grafico di flusso sanguigno, profilo di flusso di colore per misurare velocità intravascolare

5.5. Rappresentazione spettrale di doppler

1)Esposizione: a schermo pieno, duplex/triplex (PW solo)

2)Guadagno: ≥100dB

3)Livello di velocità ≥4 regolabile

4)Velocità di scansione massima: PWD: Flusso sanguigno positivo o negativo velocity≥7.6m/s;

CWD: flusso sanguigno velocity≥20.0m/s, min: ≤5 millimetro /s (segnale di Nonnoise);

5)Livello regolabile ≥8 dello spostamento zero

6)Modo di esposizione: B, PW, B/PW, B/C/PW, B/CW, B/C/CW, ecc

7)Funzione della busta di spettro, misura manuale

8)Controllo di esposizione: lo spostamento inverso e zero, B rinfresca, estensione di D, estensione dei B/D, ecc

9)Tecnologia di doppler di Smart: liberamente commutatore fra il modo in tempo reale di B+CFM ed il modo in tempo reale di PW

ampia rappresentazione del campo 5.6.★PView (facoltativa)

1)L'esposizione ad alta definizione, lunghezza può fino a 50cm

2)Cancellatura di andata di sostegno di rappresentazione, nessun bisogno ari-rappresentazione

3)Con l'ampio modo bidimensionale di rappresentazione di vista e colorare ampio modo di rappresentazione di vista

5.7.Probe: larga banda con la conversione di frequenza, la conversione di frequenza indipendente sotto la B e CFM

1)Livello di frequenza fondamentale conversion≥3;

2)sonda 1.Convex

Frequenza fondamentale: conversione di frequenza di nove livelli

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Frequenza armonica: 4.0MHz/4.6MHz/5.0MHz, conversione di frequenza di tre livelli

2. Sonda lineare

Frequenza fondamentale: conversione di frequenza di nove livelli 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

Frequenza armonica: 8.0MHz/9.2MHz/10.0MHz, conversione di frequenza di tre livelli

3. Sincronizzato - sonda di matrice

Frequenza fondamentale: conversione di frequenza di nove livelli 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz

Frequenza armonica: 3.4MHz/3.8MHz/4.2MHz, conversione di frequenza di tre livelli

4. Ad alta frequenza sincronizzato - sonda di matrice

Frequenza fondamentale: conversione di frequenza di otto livelli: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Frequenza armonica: 6MHz/7MHz/8MHz, conversione di frequenza di tre livelli

sonda Micro-convessa 5,8

Frequenza fondamentale: conversione di frequenza di otto livelli

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

Frequenza armonica: 6.0MHz/7.0MHz/8.0MHz, conversione di frequenza di tre livelli

5,9 requisiti tecnici della sonda convessa elettronica:

Frequenza: 2.0-5.4 megahertz, risoluzione laterale: ≤2 (depth≤80), ≤3mm (80<depth≤130)

risoluzione assiale: ≤1 (depth≤80), ≤1mm (80<depth≤130)

zona morta: ≤3mm; Accuratezza geometrica di posizione: broadwise: ≤5%; longitudinalmente: ≤5%

rilevazione del depth≧240 millimetro

5,10 requisiti tecnici della sonda lineare elettronica

Frequenza: 4.0-13.3MHz, risoluzione laterale: ≤1 (depth≤40), risoluzione assiale: ≤0.5 (深度 ≤50), zona morta: ≤3mm, accuratezza geometrica di posizione: broadwise: ≤4%; longitudinalmente: ≤2%

rilevazione del depth≧100 millimetro

6 misura/analisi e rapporti

6,1 misura generale: distanza, area, ellisse, linea trasversale, angolo, rapporto di distanza, volume, volume (ellisse), rapporto di area, diametro, angolo di giunzione.

6,2 misura specializzata

1)Cardiaco: Busta automatica di spettro, LV, diametro principale dell'arteria polmonare, RVEDd, RVEDs, LVM, lavabo, ora, MVF, AO, AR, LVOT, TVF, valvola polmonare, vena polmonare, rv, suono di cuore fetale di doppler, LVET, LVM, LVMI, avoirdupois

2)Vascolare: intima carotico (IMT), rapporto di stenosi di lunghezza, rapporto di stenosi di area, IMT (parete posteriore), IMT (parete anteriore)

3)★OB: Canino: GSD, CRL, HD, BD; Felino: IL BD, HD; Maiali: HLA, SLA;

Bovino: CRL, BTD, GERMOGLIO; Ovino: SCRL; Equino: GSD (H), ESD (V)

4) Misura urinaria: Prostata, urina residua, rene sinistro, rene giusto, ghiandola surrenale sinistra, ghiandola surrenale giusta, testicolo sinistro, testicolo giusto, vescichetta seminale sinistra, vescichetta seminale giusta.

5)misura dell'addome: fegato, dotto epatico comune, diametro della vena portale, cistifellea, coledoco, pancreas, milza, diametro aortico dell'addome, rene.

6)Organello.
